Giới thiệu tổng quan về hệ thống Điện năng lượng mặt trời

Điện mặt trời có các lại phổ biến như sau:

1. Hoà lưới _ ongrid_ theo lưới tạo ra dòng điện tương đương để sử dụng
2. Độc lập _ offgrid_ Điện mặt trời cùng với Battery lưu trữ điện hoạt động tạo ra lượng điện đủ cho thiết bị phụ tải sử dụng
3. Hybrid là đang xen giữa 2 loại trên, có chức năng hoà lưới cả độc lập có lưu trữ điện

Ngoài ra còn có: Hoà lưới bám tải tức là hoà lưới ở trên, bố sung chức năng bám tải không phát điện dư ra lưới, và nhiều ứng dụng khác như solar pump,…

Để tìm hiểu cấu thành của hệ thống điện mặt trời, mình đi qua sơ bộ như sau:

I. Vật tư chính

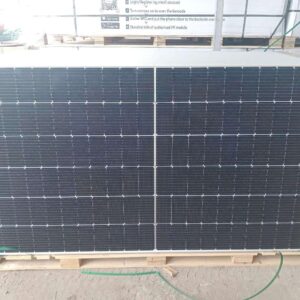

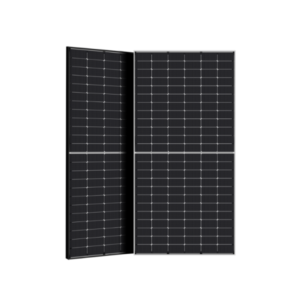

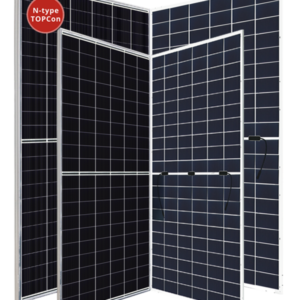

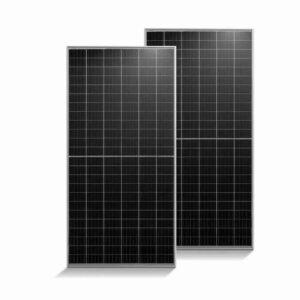

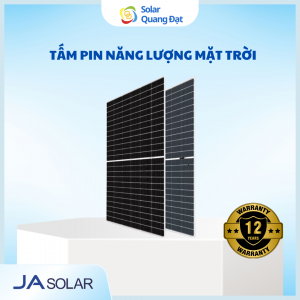

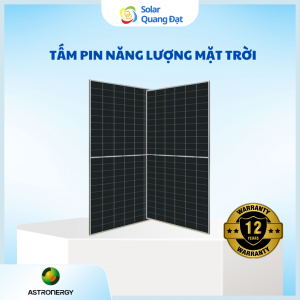

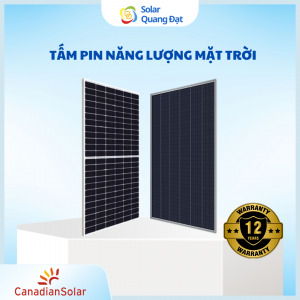

1.1 Tấm Pin năng lượng mặt trời

Thành phần quan trọng đón bức xạ năng lượng mặt trời, chuyển quang năng thành điện năng DC – 1 chiều

Tấm pin được rất nhiều người quan tâm vì nó chiếm tỷ trọng lớn khoản 40-50% trong cấu thành của hệ thống. Các hãng được ưu chuộng sử dụng thường là Top Tier 1 như Longi, Jinko, Trina, JA, Canadian, … và nhiều hãng khác như AE Solar, Astronergy, Risen, Powwitt, …

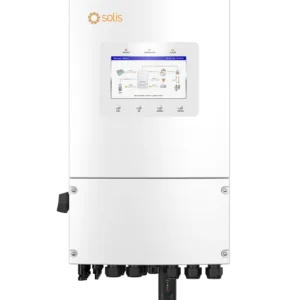

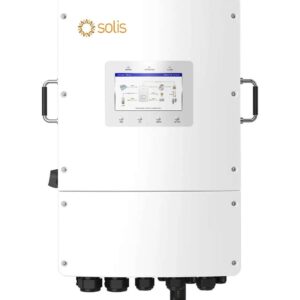

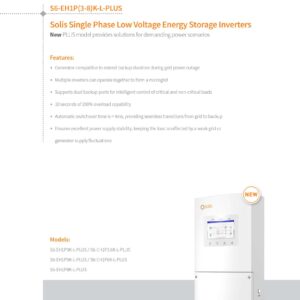

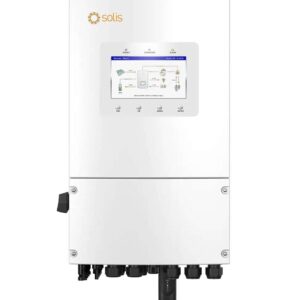

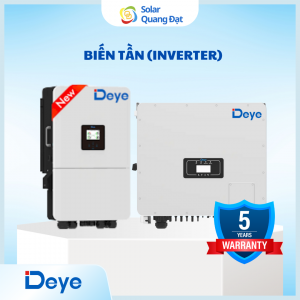

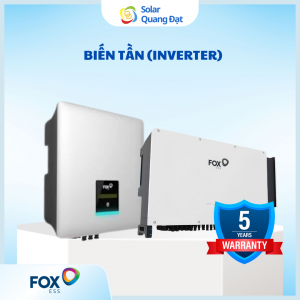

1.2 Biến tần (inverter)

Là trái tim của hệ thống, đảm bảo chuyển đổi dòng điện DC- 1 chiều- thành dòng điện xoay chiều, phù hợp với thiết bị sử dụng

• Biến tần 1 pha
• Biến tần 3 pha

Ngoài ra, còn phụ thuộc vào yêu cầu sử dụng, biến tần có nhiều chức năng khác nhau:

• Hệ thống hoà lưới – lấy lưới điện làm mẫu, tạo lượng điện chất lượng tương đương
• Hệ thống độc lập – tự hoạt động, có bổ sung Bình lưu trữ điện đảm bảo tính liên tục (vì bức xạ mặt trời không ổn định)
• Hệ hybrid gồm 2 chức năng trên, sử dụng được cả lúc có lưới điện và khi cúp điện chuyển sang chạy độc lập tách lưới.

1.3 Tủ điện

Bao gồm nhiều thành phần đóng cắt, thiết bị bảo vệ phía tấm Pin, Biến tần inverter và hệ Battery lưu trữ điện (nếu có) được sử dụng an toàn.

Tủ điện có thể bổ sung thiết bị chống sét lan truyền ở khu vực nhiều sét đánh (vì trong thiết bị biến tần đời mới, các hãng đã bổ sung chống sét ngõ DC/ AC)

Tủ điện Hybrid còn có thêm thiết bị ATS đảm bảo chuyển mạch, phân tách nguồn điện trong trường hợp hoà lưới và độc lập, đảm bảo an toàn điện và việc sử dụng lượng điện được liền mạch ngay cả khi cúp điện từ lưới.

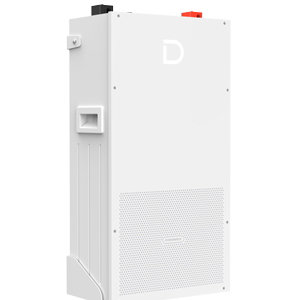

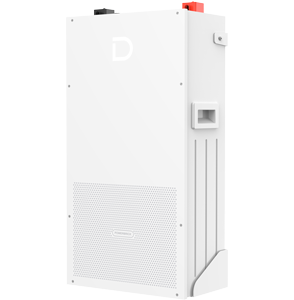

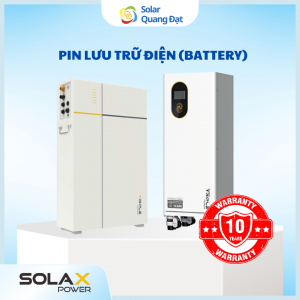

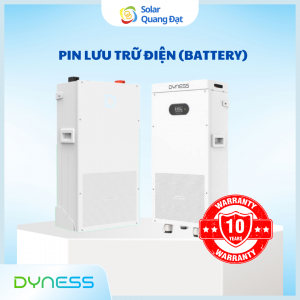

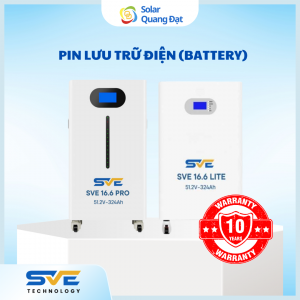

1.4 Battery lưu trữ điện (ắc-quy)

Được sử dụng khi cần chức năng lưu trữ điện.

Dùng cho hệ hybrid/ độc lập back up trong trường hợp không có lưới điện bù.

II. Vật tư phụ (thiết bị ngoại vi)

Được hiểu là bao gồm tất cả những sản phẩm thiết bị khác bổ sung vào hệ thống nhằm mục tiêu nâng cao sản lượng hiệu quả, liên kết, đảm bảo hệ thống hoạt động trơn tru nhất, mang về lợi ích tối đa cho chủ đầu tư, nhà máy, doanh nghiệp, hộ gia đình sử dụng.

• Hệ khung giá đỡ (rail nhôm, Pad Z, hệ khung sắt, …)
• Hệ lối đi vận hành
• Hệ máng cáp AC/ DC
• Hệ nước vệ sinh tấm pin
• Hệ hàng rào an toàn, lifeline
• Hệ camera giám sát
• Nhà inverter,
• Thang lồng, ….

Và nhiều vấn đề tuỳ biến trong quá trình lựa chọn phương án lắp đặt hệ thống điện mặt trời.

III. Phần nhân công lắp đặt

Trước khi bàn đến phần hạng mục này còn liên quan nhiều đến pháp lý thực hiện dự án. Theo hướng dẫn của Bộ công thương, ngành điện EVN và các sở ban ngành như xây dựng, Phòng cháy chữa cháy, môi trường mà hệ thống điện mặt trời cần tuân thủ. Đối với từng hệ thống lớn nhỏ khác nhau có những quy định ràng buộc khác nhau. Ở bài viết này chúng tôi chỉ đề cập chưa đi vào chi tiết vì bài viết quá dài, cần tham khảo xin liên hệ trực tiếp hoặc để lại thông tin chúng tôi sẽ liên lạc lại sau.

Phần kế tiếp là thẩm định kết cấu mái, phân tích mặt bằng hiện hữu để có phương án lắp đặt tốt nhất.

Lắp đặt đúng quy trình, an toàn lao động, đáp ứng tiến độ đề ra giúp hệ thống hoạt động tốt trong 20 năm. Cần có biện pháp thi công rõ ràng trình bày trước khi tiết hành thực hiện thi công.

Như vậy, chúng tôi đã trình bày sơ bộ về hệ thống điện mặt trời. Mong giúp Quý độc giả hiểu về hệ thống và có cho mình một hệ thống điện mặt trời chất lượng nhất.
